Come controllare l'allineamento delle estremità del binario
In qualità di fornitore di estremità delle rotaie, garantire il corretto allineamento delle estremità delle rotaie è fondamentale per la sicurezza e l'efficienza dei sistemi ferroviari. Le estremità delle rotaie disallineate possono portare a una serie di problemi, tra cui una maggiore usura delle ruote del treno, una ridotta qualità di guida e persino deragliamenti in casi estremi. In questo post del blog condividerò alcuni metodi pratici e suggerimenti su come controllare in modo efficace l'allineamento delle estremità delle rotaie.
1. Ispezione visiva
Il primo e più semplice metodo per verificare l'allineamento delle estremità delle rotaie è l'ispezione visiva. Questo metodo è adatto per una rapida valutazione preliminare. Durante l'ispezione visiva, camminare lungo il binario e osservare attentamente le estremità del binario. Cerca eventuali segni evidenti di disallineamento, come spazi troppo ampi o irregolari o estremità delle guide che non sono a filo tra loro.
Tuttavia, l’ispezione visiva ha i suoi limiti. È in grado di rilevare solo disallineamenti su scala relativamente ampia e potrebbe essere difficile giudicare con precisione piccole deviazioni. Inoltre, l'ispezione visiva è soggettiva e diversi ispettori possono avere opinioni diverse. Pertanto, l'ispezione visiva dovrebbe essere seguita da metodi di misurazione più precisi.
2. Utilizzo degli strumenti di misurazione
Riga e spessimetro
Una riga è uno strumento semplice ma efficace per controllare l'allineamento delle estremità della rotaia. Posiziona un lungo righello lungo la superficie del binario, attraversando il giunto del binario. Il righello deve essere in contatto con la superficie della rotaia su entrambi i lati del giunto. Utilizzare uno spessimetro per misurare la distanza tra il righello e l'estremità del binario. Uno spazio consistente e piccolo indica un corretto allineamento. Se il divario varia in modo significativo o è troppo grande in qualsiasi punto, indica un disallineamento.
Il vantaggio di utilizzare una riga e uno spessimetro è che è relativamente economico e facile da usare. Tuttavia, questo metodo presenta ancora alcune limitazioni. La precisione della misurazione dipende dalla qualità del righello e dello spessimetro e può essere influenzata dalle condizioni della superficie della rotaia, come sporco e usura.
Dispositivi di misurazione laser
Negli ultimi anni, i dispositivi di misurazione laser sono diventati sempre più popolari per il controllo dell’allineamento delle estremità delle rotaie. Questi dispositivi funzionano emettendo un raggio laser lungo la superficie della rotaia e misurando la riflessione del raggio. Analizzando i dati della riflessione laser, è possibile determinare con precisione l'allineamento dell'estremità della rotaia.
I dispositivi di misurazione laser offrono misurazioni ad alta precisione, solitamente con un'accuratezza fino a una frazione di millimetro. Sono inoltre meno influenzati dai fattori ambientali rispetto ai metodi di misurazione tradizionali. Tuttavia, i dispositivi di misurazione laser sono relativamente costosi e richiedono operatori esperti per garantire misurazioni accurate.
3. Misurazione dei parametri geometrici
Oltre all'ispezione visiva e alla misurazione diretta della distanza, è importante anche il controllo dei parametri geometrici come l'allineamento verticale e orizzontale delle estremità delle rotaie.
Allineamento verticale
L'allineamento verticale si riferisce alla differenza di elevazione tra le due estremità del binario. Un eccessivo disallineamento verticale può far sì che le ruote del treno subiscano forze irregolari, con conseguente maggiore usura e potenziali rischi per la sicurezza. Per misurare l'allineamento verticale, utilizzare una livella o un teodolite. Questi strumenti possono misurare con precisione la differenza di elevazione tra le due estremità della rotaia.
Allineamento orizzontale
L'allineamento orizzontale riguarda lo spostamento laterale delle estremità del binario. Una posizione orizzontale disallineata può far oscillare il treno da un lato all'altro, compromettendo la stabilità e la qualità di guida. Strumenti come un transito o una stazione totale possono essere utilizzati per misurare l'allineamento orizzontale delle estremità delle rotaie.
4. Considerazioni sui diversi tipi di binari
Diversi tipi di rotaie possono richiedere metodi e standard di controllo dell'allineamento diversi. Ad esempio, le ferrovie pesanti utilizzate nel trasporto merci di solito hanno requisiti di allineamento più elevati rispetto ai sistemi ferroviari leggeri utilizzati nel trasporto urbano.
Quando si controlla l'allineamento delle rotaie saldate continue, prestare particolare attenzione all'espansione e alla contrazione delle rotaie dovute alle variazioni di temperatura. Queste modifiche possono causare un disallineamento nei giunti delle rotaie. Per le guide articolate, assicurarsi che i bulloni e gli elementi di fissaggio siano serrati correttamente, poiché gli elementi di fissaggio allentati possono causare un disallineamento nel tempo.
5. Importanza delle ispezioni regolari
Le ispezioni regolari dell'allineamento delle estremità delle rotaie sono essenziali per mantenere la sicurezza e le prestazioni dei sistemi ferroviari. Stabilire un programma di ispezione regolare in base all'utilizzo e all'importanza della linea ferroviaria. Ispezioni frequenti possono aiutare a rilevare e correggere i problemi di allineamento in una fase iniziale, riducendo il rischio di problemi gravi e riparazioni costose.
Durante il processo di ispezione, registrare i risultati dell'ispezione in dettaglio, inclusi i dati di misurazione, la posizione di eventuali estremità della rotaia disallineate e le azioni intraprese. Queste registrazioni possono essere utilizzate per riferimento futuro e per analizzare le tendenze di allineamento a lungo termine del sistema ferroviario.
6. Prodotti correlati per la sicurezza ferroviaria

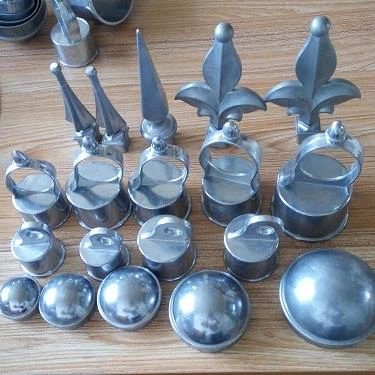

Oltre ai metodi e agli strumenti di ispezione sopra menzionati, esistono anche alcuni prodotti correlati che possono migliorare la sicurezza e la stabilità dei sistemi ferroviari. Per esempio,Tappo ad anelloè un accessorio utile che può proteggere le estremità della recinzione a maglie di catena, evitando che gli spigoli vivi causino danni.Ancoraggio per cancello di recinzioneaiuta a fissare il cancello della recinzione in posizione, garantendo l'integrità della struttura della recinzione.Tappo ad anello per recinzione a catenaè un altro prodotto importante che fornisce una protezione aggiuntiva alla recinzione.
7. Contatto per l'approvvigionamento
In qualità di fornitore professionale di estremità delle rotaie, ci impegniamo a fornire estremità delle rotaie e prodotti correlati di alta qualità. I nostri prodotti sono progettati per soddisfare i più severi standard di settore e garantire la sicurezza e l’efficienza dei vostri sistemi ferroviari. Se sei interessato ai nostri prodotti o hai bisogno di maggiori informazioni sull'allineamento delle estremità delle rotaie, non esitare a contattarci per discussioni sull'approvvigionamento. Non vediamo l’ora di lavorare con voi per ottenere i migliori risultati nei vostri progetti ferroviari.
Riferimenti
- Manuale di ingegneria ferroviaria, autori vari
- Standard per l'allineamento e la manutenzione delle ferrovie, associazioni dell'industria ferroviaria
